Doppelwandige Edelstahlrohrleitungen ohne Bypässe

Wenn es beim Transport von Medien auf hohe technologische Perfektion und größtmögliche Anwendungssicherheit ankommt, haben wir die innovative Lösung.

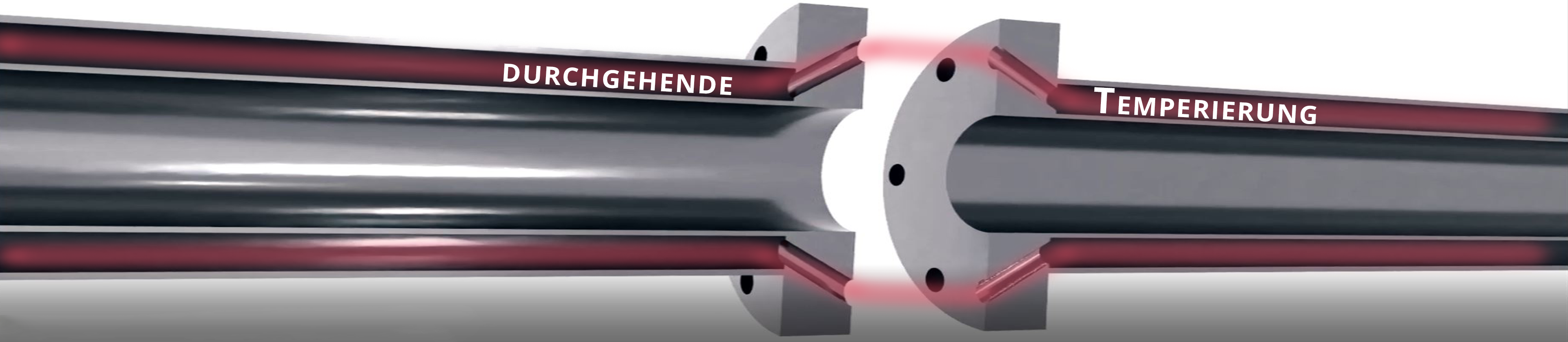

Bei hochviskosen und kritischen Medien können wir unser selbstentwickeltes System einsetzten, das im Gegensatz zum konventionellen Rohrleitungsbau bei der Temperierung ohne Bypasslösungen funktioniert, ob Kühlen oder Heizen.

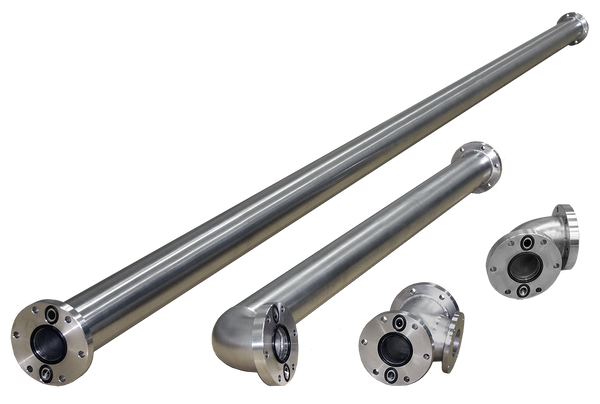

  • Doppelwandige Edelstahl-Rohre

    Bestehend aus zwei konzentrischen Rohren, einem inneren Produktrohr und einem äußeren Mantelrohr.

    Beide Rohre: aus lebensmittelechtem Material (Edelstahl 1.4301/7 oder 1.4404), innen und außen gebeizt und passiviert.
    Oberfläche: Innen R < 0,80 µm | Außen R < 1,60 µm

  • Flanschverbindungen

    Flanschverbindung ohne Bypässe, d.h. keine zusätzlichen Öffnungen oder Verbindungen zwischen den beiden Rohren.

    Die Flansche sind an beiden Enden der Rohre angebracht, aus lebensmittelechtem Material gefertigt und entsprechen den Anforderungen der Lebensmittelindustrie.

  • Eigenschaften

    Hygienische Konstruktion für einfache Reinigung und Wartung. Robust und langlebig durch die Verwendung von hochwertigen Materialien. Geeignet für verschiedene Anwendungen in der Lebensmittelindustrie wie z.B. die Verarbeitung von: Schokolade, Öl, Fett, Teig und in der Chemischen Industrie z.B.: Harz, Wachs, Oel

  • Vorteile

    Hohe Sicherheit durch die doppelwandige Konstruktion, die bei Leckagen eine Vermischung der Medien verhindert.

    Einfache Reinigung der Anlage, durch glatte Oberflächen, es sind keine Absätze oder Reduzierungen vorhanden.

    Flexibilität bei der Instandhaltung durch die Verwendung von Standarddichtungen.

1 4

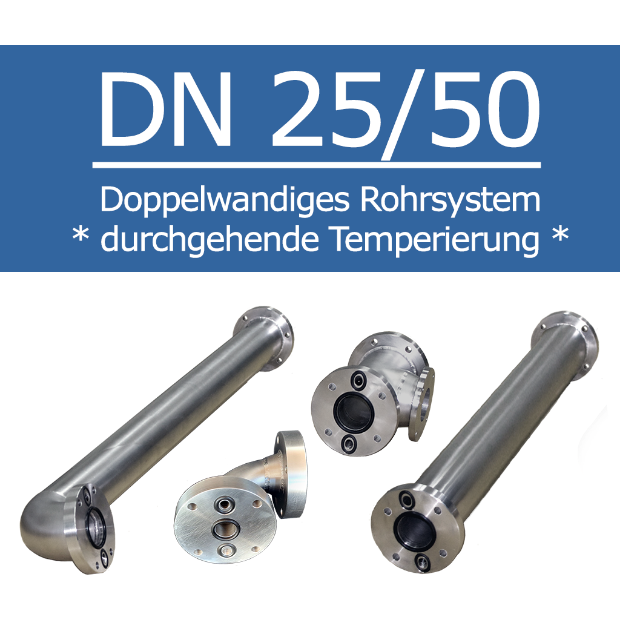

Rohrleitungspassstücke DN25/50

Innenrohr DN25 (29 mm x 1,5 mm) | Außenrohr DN50 (53 mm x 1,5 mm)
incl. Spezialflanschverbindungen, Werkstoff: 1.4404, PN16, Ø110mm
Getränkeleitungsrohr EN 10357 längsnahtgeschweißt, kalibriert, mit nachgewalzter Schweißnaht, innen und außen gebeizt und passiviert, CC 1.4307 bzw. 1.4404.
Oberflächen: Innen 0,8 µm | Außen 1,6 µm

zu den Produkten DN25/50

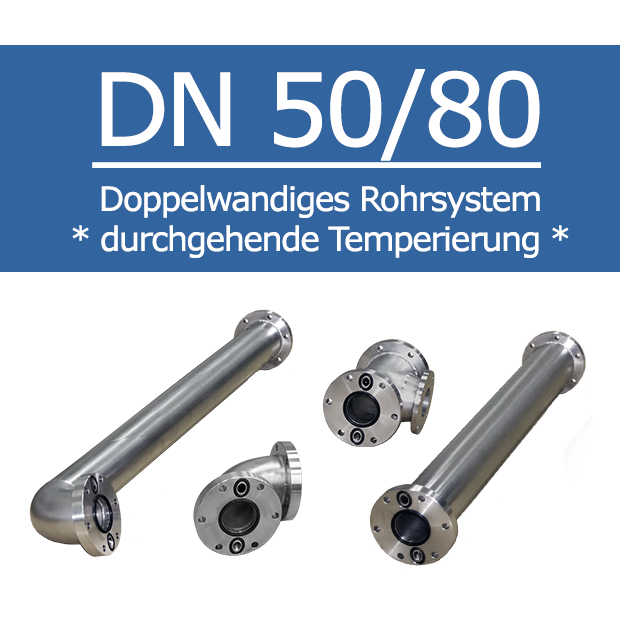

Rohrleitungspassstücke DN50/80

Innenrohr DN50 (53 mm x 1,5 mm) | Außenrohr DN80 (85 mm x 2 mm)
incl. Spezialflanschverbindungen, Werkstoff: 1.4404, PN16, Ø130mm
Getränkeleitungsrohr EN 10357 längsnahtgeschweißt, kalibriert, mit nachgewalzter Schweißnaht, innen und außen gebeizt und passiviert, CC 1.4307 bzw. 1.4404.
Oberflächen: Innen 0,8 µm | Außen 1,6 µm

zu den Produkten DN50/80

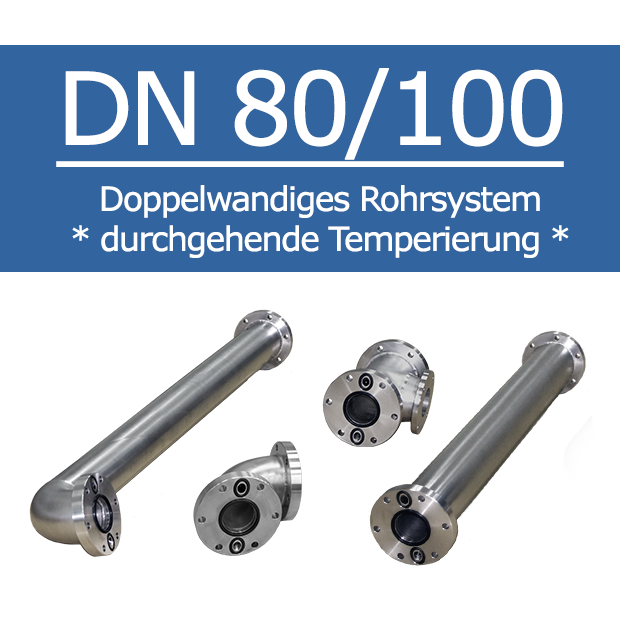

Rohrleitungspassstücke DN80/100

Innenrohr DN80 (85 mm x 2 mm) | Außenrohr DN100 (104 mm x 2 mm)
incl. Spezialflanschverbindungen, Werkstoff: 1.4404, PN16, Ø160mm
Getränkeleitungsrohr EN 10357 längsnahtgeschweißt, kalibriert, mit nachgewalzter Schweißnaht, innen und außen gebeizt und passiviert, CC 1.4307 bzw. 1.4404.
Oberflächen: Innen 0,8 µm | Außen 1,6 µm

zu den Produkten DN80/100

Anschlussstücke

L= 200 mm | Ø Flansch = 110, 130 oder 160
Werkstoff: 1.4301 od 1.4404, Länge = 200 mm (ohne Anschlussvarianten)
Flansch: 1.4404, PN16, für durchgehende Temperierung im Rohr-Außenmantel.
Anschlussvarianten/Übergänge an Pumpen, Tanks ect.
1 - Milchrohrgewindestutzen | 2 - Milchrohrkegelstutzen mit Nutmutter | 3 - Kleinflansch | 4 - Vorschweißflansch
A - Milchrohrgewindestutzen | B - Vorschweißflansch | C - Anschweißnippel
Jede andere Anschlussvariante, wie z. Bsp. Clamp, Bördel-Losflansch ect. ist möglich.

Demnächst finden Sie hier unsere Übergangsstücke

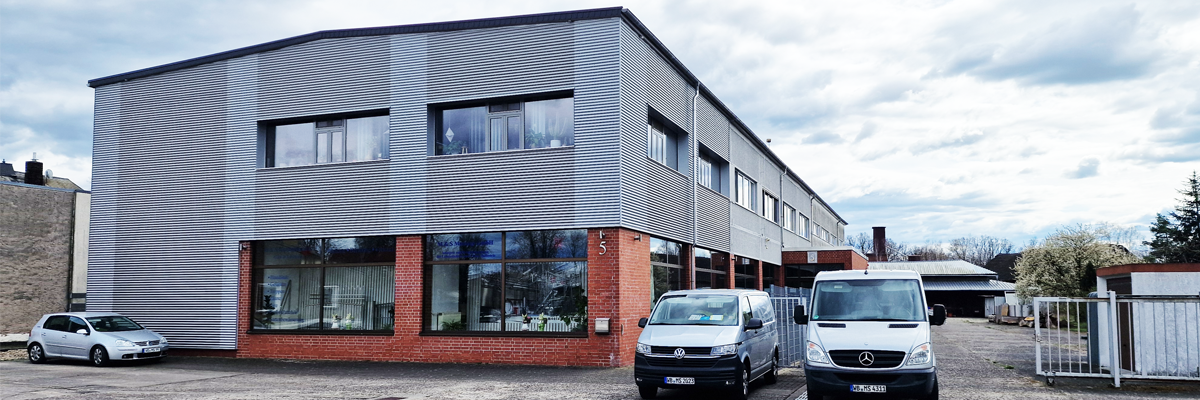

M & S Montage GmbH
